ตำแหน่งต้นฉบับ (การสแกนจากคอมพิวเตอร์)

เนื้อหาส่วนนี้อธิบายเกี่ยวกับวิธีการวางต้นฉบับลงบนกระจกแท่นวางหรือ ADF (ตัวป้อนเอกสารอัตโนมัติ)สำหรับการสแกน หากไม่ได้วางรายการอย่างถูกต้อง อาจทำให้ไม่สามารถสแกนได้อย่างถูกต้อง

ข้อสำคัญ

  • โปรดตรวจสอบให้แน่ใจว่าได้ตรวจสอบสิ่งต่อไปนี้ขณะที่วางต้นฉบับลงบนแท่นวาง การไม่ระวังสิ่งต่อไปนี้อาจทำให้สแกนเนอร์ทำงานผิดพลาด หรือกระจกแท่นวางแตกได้

    • อย่าวางวัตถุใดๆ ที่หนัก 2.0 kg (4.4 lb) หรือมากกว่าไว้บนกระจกแท่นวาง
    • อย่าใช้แรงกดใดๆ ที่หนัก 2.0 kg (4.4 lb) หรือมากกว่าไว้บนกระจกแท่นวาง อย่างเช่นการกดต้นฉบับ
  • ปิดฝาครอบเอกสารในขณะทำการสแกน
  • ห้ามสัมผัสปุ่มบนแผงการทำงาน หรือ LCD (จอภาพผลึกเหลว) เมื่อทำการเปิด/ปิดฝาครอบเอกสาร อาจเกิดผลลัพธ์การดำเนินการที่ไม่ได้วางแผน

การวางรายการ (แท่นวาง)

วางรายการตามคำอธิบายด้านล่างเพื่อสแกนโดยการตรวจหาชนิดและขนาดรายการโดยอัตโนมัติ

ข้อสำคัญ

  • เมื่อสแกนด้วยการระบุขนาดกระดาษใน IJ Scan Utility หรือ ScanGear (ไดรเวอร์เครื่องสแกนเนอร์) ให้จัดตำแหน่งมุมบนของรายการให้ตรงกับลูกศร (เครื่องหมายการจัดตำแหน่ง) ของแท่นวาง
  • ภาพถ่ายที่ถูกตัดเป็นรูปทรงต่างๆ และรายการที่มีขนาดเล็กกว่า 3 cm (1.2 in) สี่เหลี่ยมจัตุรัสไม่สามารถครอบตัดได้อย่างถูกต้องในขณะสแกน
  • ฉลากบนแผ่นดิสก์ที่สะท้อนแสงอาจจะไม่สามารถสแกนอย่างถูกต้องได้
ภาพถ่าย ไปรษณียบัตร นามบัตร หรือ BD/DVD/CD นิตยสาร หนังสือพิมพ์ และเอกสาร
ภาพ: สแกนภาพถ่าย ไปรษณียบัตร นามบัตร หรือ BD/DVD/CD

รายการชุดเดี่ยว:

วางรายการคว่ำหน้าลงบนแท่นวาง เว้นระยะ 1 cm (0.4 in) ขึ้นไประหว่างด้านขอบ (บริเวณที่มีแถบตามแนวทแยงมุม) ของแท่นวางกับรายการ บางส่วนถูกวางอยู่บนพื้นที่แถบเอียงไม่สามารถสแกนได้

ภาพ: การวางรายการฉบับเดี่ยว

ข้อสำคัญ

  • รายการขนาดใหญ่ (เช่น ภาพถ่ายขนาด A4) ที่ไม่สามารถวางให้ห่างออกไปจากด้านขอบ/ลูกศร (เครื่องหมายการจัดตำแหน่ง) ของแท่นวางอาจจะถูกบันทึกเป็นไฟล์ PDF หากต้องการบันทึกเป็นแบบอื่นนอกจาก PDF ให้สแกนโดยระบุรูปแบบข้อมูล

รายการหลายฉบับ:

เว้นระยะ 1 cm (0.4 in) ขึ้นไประหว่างด้านขอบ (บริเวณที่มีแถบตามแนวทแยงมุม) ของแท่นวางกับรายการ และระหว่างรายการ บางส่วนถูกวางอยู่บนพื้นที่แถบเอียงไม่สามารถสแกนได้

ภาพ: การวางรายการหลายฉบับ

: 1 cm (0.4 in) ขึ้นไป

หมายเหตุ

  • วางได้มากถึง 12 รายการ
  • ตำแหน่งของเอกสารที่เอียง (10 องศาหรือน้อยกว่า) จะถูกแก้ไขโดยอัตโนมัติ
ภาพ: สแกนนิตยสาร หนังสือพิมพ์ หรือเอกสาร

วางรายการคว่ำหน้าลงบนแท่นวางและจัดตำแหน่งมุมด้านบนของรายการโดยให้มุมอยู่ที่ลูกศร (เครื่องหมายการจัดตำแหน่ง) ของแท่นวาง บางส่วนถูกวางอยู่บนพื้นที่แถบเอียงไม่สามารถสแกนได้

ภาพ: วางและจัดรายการตามลูกศร

ข้อสำคัญ

การวางเอกสาร (ADF (ตัวป้อนเอกสารอัตโนมัติ))

ข้อสำคัญ

  • ระวังอย่าให้มีสิ่งใดเข้าไปภายในช่องออกเอกสาร ซึ่งอาจทำให้เกิดความเสียหายได้
  • วางและจัดเอกสารที่ขนาดเหมือนกันขณะสแกนเอกสารสองฉบับขึ้นไป
  • สำหรับขนาดเอกสารที่รองรับขณะสแกนจาก ADF โปรดดู ต้นฉบับที่รองรับ

หมายเหตุ

  • สแกนเอกสารที่คุณภาพงานพิมพ์ที่ดีที่สุดได้โดยการวางลงบนแท่นวาง
  1. ตรวจสอบว่าต้นฉบับถูกย้ายออกจากแท่นวางแล้ว

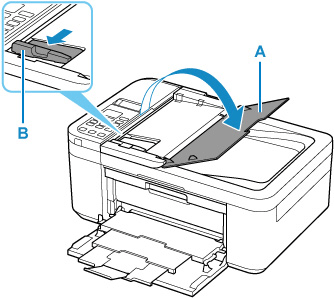

  2. เปิดเทรย์เอกสาร (A)

  3. เลื่อนแถบกำหนดแนวเอกสาร (B) ออกทั้งหมด

  4. ป้อนเอกสารโดยให้หงายด้านที่จะสแกนขึ้นในเทรย์เอกสาร

    ใส่เอกสารจนกระทั่งสุด

  5. ปรับแถบกำหนดแนวเอกสารให้ตรงกับความกว้างของเอกสาร

    ห้ามเลื่อนแถบกำหนดแนวเอกสารแรงเกินไปต้านเอกสาร เอกสารอาจป้อนจ่ายได้ไม่ถูกต้อง
